Sondagem do solo: o que é, e quais diretrizes a permeiam

Ao dar início a um projeto, é comum que o engenheiro ou arquiteto se atente a fatores como posicionamento da fachada, vento predominante, legislação vigente na região, orçamento e cronograma de obra.

No entanto, um elemento importante pode ser facilmente negligenciado, e ele pode influenciar e ditar o andamento de toda uma obra. Estamos falando do estudo de sondagem do solo! Você sabe a importância de realizar esse estudo? Fique tranquilo, vamos te explicar tudo o que você precisa saber sobre essa etapa crucial da construção civil!

‍

Aproveite a leitura!

‍

‍O que é o estudo de sondagem do solo?

O estudo de sondagem do solo é um dos primeiros itens que devem ser contemplados no cronograma de obra, isso porque a sondagem do solo é uma técnica utilizada para obter informações sobre as propriedades geotécnicas do solo em uma área específica.

É uma etapa crucial no processo de planejamento e projeto de construções, pois fornece informações para garantir a segurança e a estabilidade da estrutura da construção.

A sondagem do solo é realizada usando equipamentos especializados, como sondas de percussão, sondas de rotação ou sondas de cone, que são inseridas no solo para coletar amostras e medir as propriedades do solo. A profundidade e a posição das sondagens são determinadas com base nas especificações do projeto e nas informações obtidas de fontes secundárias, como mapas geológicos ou dados sísmicos.

O resultado do estudo de sondagem de solo é um relatório técnico que apresenta as informações obtidas, incluindo descrições das camadas de solo, as propriedades físicas e mecânicas e a capacidade de suporte do solo. Esse relatório é usado por engenheiros e arquitetos para tomar decisões conscientes sobre a viabilidade do projeto e a escolha das soluções de fundação adequadas. São muitos os benefícios obtidos ao realizar a sondagem como por exemplo:

‍

• Planejamento de projetos: O estudo de sondagem do solo fornece informações valiosas sobre as propriedades geotécnicas do solo, o que permite um planejamento mais eficiente e seguro de projetos, como construções de edifícios, barragens, pontes, entre outros.

• Melhor compreensão do solo: O estudo de sondagem do solo ajuda a compreender as características do solo, incluindo sua composição, densidade, umidade, resistência ao esforço de penetração, entre outros aspectos. Isso é importante para avaliar a capacidade de suporte do solo e tomar decisões sobre a necessidade de reforço ou fundações adicionais, além de ditar a profundidade das fundações.

• Tomada de decisões assertivas: Com as informações obtidas através do estudo de sondagem do solo, é possível tomar decisões informadas sobre a viabilidade de um projeto e sobre os melhores métodos de construção para o solo específico.

• Prevenção de problemas futuros: O estudo de sondagem do solo pode identificar possíveis problemas de solos, como camadas de solo fracas ou instáveis, que podem causar problemas futuros. Isso permite que medidas sejam tomadas para prevenir ou corrigir esses problemas antes que eles causem danos ou sejam caros de serem resolvidos.

• Redução de riscos: O estudo de sondagem do solo ajuda a minimizar os riscos de projetos, como riscos geotécnicos, riscos ambientais e riscos financeiros. Isso permite que as empresas tomem decisões mais seguras e evitem perdas financeiras.

‍

Em resumo, o estudo de sondagem do solo é uma ferramenta valiosa para garantir a segurança e a viabilidade de projetos e minimizar os riscos. Além disso, ajuda a compreender melhor as propriedades do solo e a tomar decisões informadas.

Quando fazer a sondagem do solo?

A sondagem do solo é geralmente realizada antes da construção de qualquer tipo de projeto, e é geralmente realizada no início do processo de planejamento da construção. É importante que a sondagem do solo seja realizada antes de se tomar qualquer decisão importante sobre o projeto, como a escolha de materiais de construção, a definição de especificações de projeto e a avaliação de custos e definição de fundação.

Além disso, em muitos casos, a sondagem do solo é necessária para cumprir requisitos regulatórios antes da construção e a mesma deve ser feita seguindo os critérios da NBR.

O momento exato em que a sondagem do solo deve ser realizada depende do projeto em questão e das condições locais, como o clima, a umidade do solo e as condições de acesso. É importante consultar um engenheiro ou geólogo para determinar o momento ideal para realizar a sondagem do solo no seu projeto.

Qual o valor da sondagem de solo?

‍

‍

Não há um valor fixo para a sondagem de solo no Brasil, pois o custo pode variar dependendo de diversos fatores, relacionados ao local das perfurações. Além disso, diferentes empresas podem oferecer preços diferentes pelos mesmos serviços.

As principais condicionantes levadas em conta pelas empresas na hora de realizar um orçamento para sondagem de solo são:

‍

• Acesso ao terreno: a localização do espaço de estudo influencia e muito no orçamento, afinal, locais de difícil acesso requer maior mobilização, além disso, por vezes é necessário  comparecer ao local por mais de uma vez, e isso acarreta no custo final;
• Metro de sondagem: pode ser o fator que mais influencia no preço final, e é determinado pelo tipo de solo, que influencia diretamente no tipo de sondagem, já que cada sondagem envolve materiais e maquinários diferentes;
• Fornecimento de água: o acesso a água é parte indispensável do processo de sondagem, já que é preciso “lavar” o furo para coletar o material, caso a água seja fornecida pela empresa, o custo será mais elevado;
• Quebra de piso: Caso seja necessário quebrar o piso para acessar ao solo, o custo deverá contabilizado também;

‍

De forma geral, o custo para uma sondagem de solo pode variar de algumas centenas a alguns milhares de reais, dependendo do escopo do trabalho. É importante fazer uma pesquisa e comparar preços e serviços oferecidos por diferentes empresas antes de escolher uma para realizar a sondagem.

Quais são os tipos de sondagem do solo?

Atualmente no mercado existe grande variação de tipos de sondagem do solo. O que vai definir a mais adequada é as condicionantes do próprio terreno, e a escolha deve ser feita por um profissional qualificado e experiente em acordo com a empresa prestadora de serviços de sondagem. No entanto listamos abaixo os tipos de sondagens mais comuns:

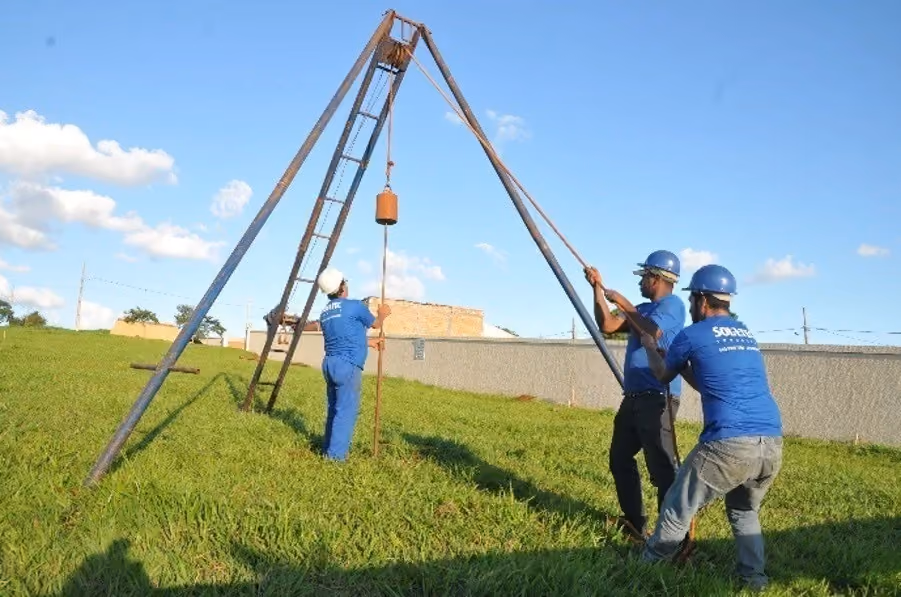

1. A sondagem à percussão (SPT) ou Standard Penetration Test é uma técnica comumente utilizada para investigar as propriedades do solo e determinar sua resistência. Ela é realizada inserindo um bastão de aço com uma barra de percussão na superfície do solo até uma determinada profundidade e, em seguida, aplicando golpes repetidos na extremidade da barra de percussão. O número de golpes necessários para penetrar um determinado comprimento é registrado, e esse número é usado para determinar a resistência do solo, além disso , analisa a estratigrafia, sua classificação e outras informações, como o local exato do aparecimento do lençol freático.

A sondagem SPT é realizada por profissionais treinados e equipados com o equipamento adequado, incluindo uma sonda, uma barra de percussão, um martelo e uma haste de coleta de amostras. É importante seguir as diretrizes técnicas e de segurança estabelecidas para garantir que os resultados sejam precisos e confiáveis, como por exemplo a NBR 6484 que dita diretrizes de sondagem SPT.

‍

‍

2. Sondagem a trado: Essa técnica consiste em perfurar o solo com uma ferramenta rotativa que pode ser mecânica ou manual, conhecida como trado (podendo ser usado trado trado helicoidal,  espiralado ou convexo conhecido também como trado concha). que é inserida na superfície do solo e girada  colhendo amostras a cada 1 metro ou até notar mudança de solo, parando quando atingir a profundidade desejada.

Durante a sondagem, o grande objetivo é a coleta de amostras deformadas para a realização de ensaios em laboratório a fim de registrar os dados sobre sua composição, densidade, umidade, entre outras características. Além disso, é possível realizar ensaios adicionais no solo, como ensaios de compressão, para determinar suas propriedades mecânicas.

O resultado gera um relatório com o perfil da cada sondagem, contendo a descrição minuciosa das amostras coletadas, posição do solo freático (quando houver), além de planta de locação dos furos realizados devidamente cotados.

3. A sondagem rotativa é uma técnica utilizada para investigar as características do solo em profundidades maiores do que as alcançadas pela sondagem à percussão. Ela consiste em perfurar o solo com uma ferramenta rotativa, como uma broca, que é inserida na superfície do solo e girada até atingir a profundidade desejada. Esse tipo de sondagem permite alcançar profundidades que não seriam possíveis alcançar com a sondagem SPT. Além disso, é possível avançar sob materiais impenetráveis como as rochas.

Durante a sondagem rotativa, é possível coletar amostras do solo e registrar informações sobre sua composição, xistosidade (qualidade de xistoso que apresenta as rochas metamórficas cristalinas), índice de qualidade (grau RQD), entre outras características. Além disso, é possível realizar ensaios adicionais no solo, como ensaios de compressão, para determinar suas propriedades mecânicas.

4. A sondagem geofísica é uma técnica utilizada para investigar as características do subsolo sem a necessidade de perfurar o solo ou extrair amostras. Em vez disso, ela utiliza equipamentos de medição e tecnologias que permitem coletar informações sobre a estrutura e composição do subsolo, incluindo camadas geológicas, jazidas minerais, reservatórios de água subterrâneos, entre outros.

Existem vários métodos de sondagem geofísica, dividindo-se inicialmente em levantamentos geofísicos terrestres e levantamentos geofísicos aéreos. O que basicamente os diferenciam é se serão utilizados drones e helicópteros ou se os dados serão coletados diretamente em contato com o solo.

‍

Os principais métodos de coleta de dados são:

‍

• Método eletromagnético;
• Método de sismografia;
• Método elétrico;
• Método de gravimetria;
• Método de magnetometria;
• Método de  gamaespectrometria;

‍

Cada método é adequado para determinadas aplicações, dependendo do tipo de informação que se deseja obter e da natureza do solo e subsolo.

A sondagem geofísica é amplamente utilizada em projetos de construção, mineração, geologia, pesquisa de petróleo e gás, entre outros. Ela é realizada por profissionais treinados e equipados com o equipamento adequado, incluindo sensores, sismógrafos, magnetômetros, entre outros.

Como a sondagem geofísica é uma técnica não invasiva, ela pode ser mais segura e menos dispendiosa do que as sondagens convencionais, como a sondagem à percussão ou a sondagem a trado. Além disso, ela pode fornecer informações mais precisas e detalhadas sobre o subsolo, o que é importante para a tomada de decisões informadas em projetos de construção e pesquisa.

Como vimos, são vários os tipos de sondagem do solo, pode ser que você tenha dúvida na hora de escolher o que mais se adequa ao seu caso. Por isso, listamos abaixo algumas NBR's que devem servir de base para seus estudos de sondagem do solo:

• A NBR 8036, trata de diretrizes sobre sondagem simples do solo, incluindo número de escavações, profundidade e como escolher a localização para perfuração.
• A NBR 6502 define os termos e conceitos relacionados às rochas e solos. Essa norma estabelece uma terminologia padronizada para a descrição de propriedades e características de rochas e solos, incluindo a classificação, a identificação e a descrição de texturas, estruturas, cor e outros aspectos.
• A NBR 6484 trata sobre  Sondagem de simples reconhecimento com SPT — Método de ensaio e especifica condições técnicas e os procedimentos que devem ser seguidos para garantir que os ensaios de sondagem SPT sejam realizados de forma precisa e confiável. Essa norma inclui diretrizes para a preparação do terreno, tipos de dolo,   instalação dos equipamentos, a execução dos ensaios e a análise dos resultados.
• A NBR 9603 prescreve a metodologia correta para a execução da sondagem à trado.

Com o relatório de sondagem de solo você está preparado para dimensionar corretamente a fundação e escolher os melhores métodos construtivos para seu projeto.  Agora é com você!

‍

Até a próxima,

Equipe Vobi

‍
