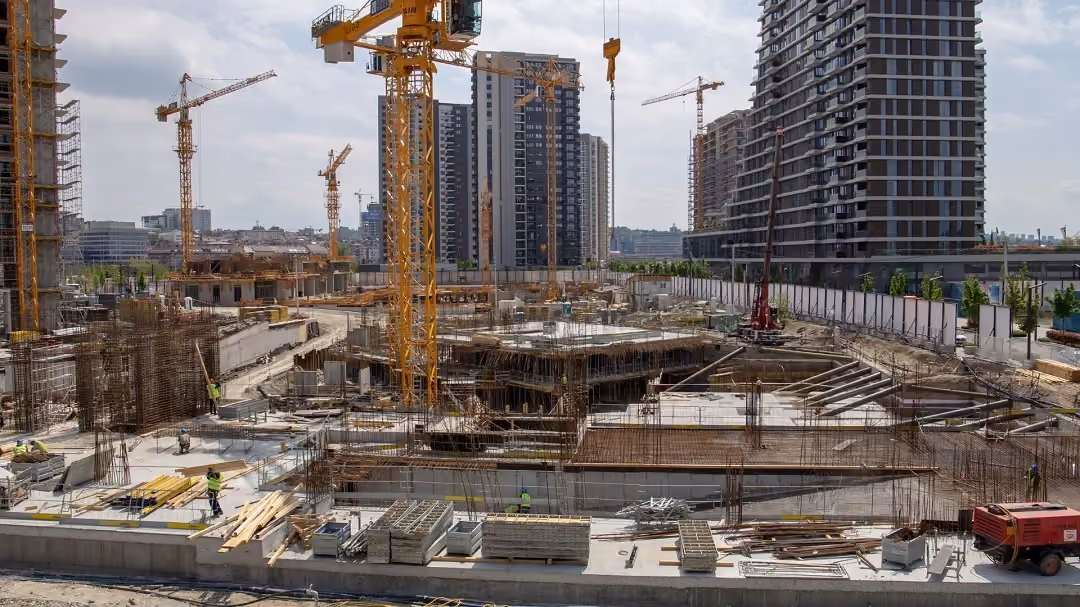

Canteiro de obra: qual sua importância e como planejar

Segundo a definição da NR-1: Disposições Gerais e Gerenciamento de Riscos Ocupacionais, canteiro de obra é:

A área do trabalho fixa e temporária, onde se desenvolvem operações de apoio e execução à construção, demolição ou reparo de uma obra.

Com operações de apoio, devemos entender desde o armazenamento e abastecimento das frentes de trabalho com os materiais de construção e disponibilização de ferramentas e maquinário entre outras funções, como também a dinâmica necessária para o bom desempenho das atividades por parte dos trabalhadores, com salubridade e segurança, através de instalações que atendam suas demandas por alimentação, higiene, descanso e convivência. Veremos ao longo deste artigo:

Aproveite a leitura!

Tipos de canteiros de obras

Quando se fala em tipos de canteiros de obra, existem basicamente três modelos: o canteiro de obra restrito, o canteiro de obra amplo e o canteiro de obra linear.

Canteiro de obra restrito

Este tipo de canteiro é utilizado quando não se tem muita área disponível no entorno imediato da construção, situação mais comumente encontrada em obras situadas dentro de grandes centros urbanos, com seus bairros já consolidados e edificações com alta taxa de ocupação do solo.

Aqui, justamente pela pouca disponibilidade de espaço, o lote como um todo funciona como o canteiro. São bons exemplos, as obras de reforma e ampliação de prédios localizados em áreas centrais.

Canteiro de obra amplo

Quando não há restrição de espaço e é possível prover áreas bem delimitadas para estocagem de materiais, mobilidade de máquinas e alojamento de pessoal, temos o que se configura como um canteiro de obra amplo, como os utilizados para as construções de usinas hidrelétricas, indústrias e conjuntos habitacionais horizontais.

Canteiro de obra linear

Quando o espaço disponível para operação do canteiro é justaposto de forma paralela à construção temos o denominado canteiro de obra linear. Este modelo em específico é melhor exemplificado pelas obras também lineares, como as construções de rodovias, linhas férreas e obras de infraestrutura como gasodutos e oleodutos.

Elementos de um canteiro de obra

Áreas de vivência

Visando a garantia do atendimento às condições de higiene, alimentação, descanso e convivência, as áreas destinadas à vivência dos trabalhadores devem conter:

• Vestiário;
• Refeitório;
• Instalação sanitária;

Quando houver a necessidade de alojar os trabalhadores no próprio canteiro, devem ser adicionadas nas áreas de vivência:

• Alojamento;
• Cozinha (se houver o preparo de refeições);
• Lavanderia;
• Área de lazer;
• Ambulatório médico (a depender da quantidade de funcionários);

Áreas operacionais

Para garantir suporte e provisão à construção, o canteiro de obra deve também conter áreas operacionais bem organizadas. A depender do porte e complexidade da obra, teremos mais ou menos departamentos, tais como:

• Portaria para o controle de acesso;
• Pátio para veículos;
• Almoxarifado;
• Depósito de materiais de construção;
• Central de concreto;
• Central de argamassa;
• Central de armação;
• Laboratório de concreto e solo;
• Escritório técnico e administrativo;

A importância do canteiro de obra

A importância do canteiro de obra se dá oa medida em que ele tem o potencial de impactar no sucesso do empreendimento ao proporcionar resultados tais como:

• Redução de desperdício de materiais;
• Encurtamento das distâncias a serem percorridas para o transporte de materiais e trabalhadores;
• Otimização dos recursos;
• Melhoria da segurança e saúde ocupacional aos trabalhadores;
• Celeridade e produtividade;

Devemos salientar que os bons resultados são obtidos quando se entende o canteiro como um processo de gestão e que, como tal, deve ser pensado de maneira estratégica, locando convenientemente os espaços físicos que servirão de apoio às atividades e considerando também a logística necessária para toda a operação.

Se o canteiro de obra atua como o mecanismo vivo que emprega força transformadora bruta, os escritórios, por sua vez, atuam como o cérebro da operação, desencadeando todo o planejamento e supervisão necessários a boa fluidez e correta execução das atividades.

Como vimos em outros artigos, a confrontação frequente de tudo aquilo que foi especificado frente ao que vem sendo executado exige metodologia e perícia por parte do vistoriador da obra. Por este motivo, os escritórios técnicos devem sempre manter em suas dependências cópias de toda a documentação que possa se fazer necessária para consultas ou fiscalizações internas e externas;

Vejamos os principais documentos:

• Alvará de construção atualizado;
• Projeto arquitetônico aprovado;
• Projetos complementares como o projeto estrutural, o projeto elétrico, o projeto hidráulico, o projeto de SPDA, entre outros;
• Relatório diário de obras, com função de Livro de Ordem;
• PGR – Programa de Gerenciament de Riscos;

O PGR- Programa de Gerenciamento de Riscos

A Norma NR-18: Segurança e Saúde no Trabalho na Indústria da Construção determina que todo canteiro de obra contenha um documento que relaciona os riscos ocupacionais das atividades que serão desenvolvidas na obra em conjunto com a apresentação das medidas preventivas que serão tomadas para minimizá-los.

Este documento é o PGR- Programa de Gerenciamento de Riscos e somente deve ser elaborado por um profissional habilitado em técnicas de segurança do trabalho. Dentre os elementos que deve conter, estão:

• Projeto da área de vivência e de eventual frente de trabalho;
• Projeto elétrico das instalações provisórias;
• Projeto dos sistemas de proteção coletiva;
• Projeto dos sistemas de proteção individual contra quedas (SPIQ), quando aplicável;
• Relação dos EPI- Equipamentos de Proteção Individual conforme os riscos ocupacionais existentes;

Uma cópia do modelo de PGR adotado deve ser mantido no canteiro de obras, juntamente com seus respectivos memoriais de cálculo e especificações técnicas.

Como planejar um canteiro de obra

Planejar um canteiro de obra é uma tarefa que requer do engenheiro responsável um conhecimento minucioso de todas as etapas pela qual a construção passará, pois em cada uma destas etapas haverá necessidades distintas com relação a alocação dos materiais, dos equipamentos e da mão-de-obra.

Neste sentido, é extremamente importante levar em consideração uma estrutura que seja adaptável, elencando principalmente as demandas dos três principais estágios da obra: inicial, intermediário e final.

No estágio inicial, por exemplo, o maior cuidado deve ser com uma locação que não interfira com a grande movimentação de terra e a execução das fundações.

Já no estágio intermediário da obra, com as principais atividades se concentrando em estrutura, alvenaria e instalações, o ritmo da obra é acelerado e o cuidado deve estar justamente em proporcionar celeridade, através da implantação, no canteiro de obra, de áreas de apoio à produção, como a central de argamassa, a central de armação, a central de formas e central de pré-montagem de instalações.

O último estágio da obra, por sua vez, com a simultaneidade de diversos tipos de revestimento e acabamentos, requer um canteiro que perdure o maior tempo possível sem desmobilização, para evitar atrasos e outros transtornos como a quebra de materiais.

Além de entender as necessidades gerais de cada estágio da obra, é imprescindível relacionar as atividades com o máximo de detalhes, assim, será possível extrair informações relevantes para um planejamento muito mais eficaz.

Vejamos um exemplo:

A armação da estrutura será feita no próprio canteiro de obra ou será adquirida pronta?

Na primeira situação, será necessário contar com trabalhadores capacitados para esta função, o que talvez implique na necessidade de oferecer treinamento a estes funcionários. Além disso, eles deverão contar com uma área de apoio denominada central de armação, onde se tenha estrutura para operar com o corte, a dobra e a montagem dos ferros. Fica identificado aqui também a demanda por um espaço de armazenagem das barras inteiras, isto é, antes de serem processadas, bem como um espaço adicional para o material já beneficiado.

No segundo caso, quando o serviço é terceirizado e a armação é adquirida pronta, extingue-se a necessidade de uma área operacional, porém aumenta a demanda por uma logística criteriosa, capaz de controlar com precisão o recebimento, a armazenagem e a disponibilização em tempo hábil aos trabalhadores.

Elaborando o layout do canteiro de obra

Depois de entender a importância do planejamento conjunto da distribuição espacial, da logística e da segurança para melhor execução das atividades, vejamos como devem ser organizados os principais elementos do canteiro de obra.

Áreas Operacionais

Portaria

• Deve ser alocada em área com visibilidade para todos os acessos da obra;
• Prever espaço para armazenagem de EPIs a serem entregues aos visitantes;

Escritórios

• Prever um espaço para reuniões;
• Desejável que o engenheiro e o mestre de obras tenham visão para o canteiro;

Almoxarifado

• Localizá-lo próximo à entrada e ao escritório;
• Deve proporcionar uma fácil distribuição dos materiais pelo canteiro;

Depósitos

• Devem ser organizados segundo as operações a que darão suporte: espaços para estocagem de materiais volumosos, a granel e/ou de uso corrente, espaços para armazenagem de materiais beneficiados;
• Comunicar diretamente com as oficinas: central de armaduras, carpintaria etc;

Central de argamassa

• Localizá-la próximo ao estoque de areia;
• Prever espaço para acomodar os aglomerantes utilizados no processo;
• Dispor de baias para descanso da argamassa antes do transporte;
• Desejável cobertura para não interromper o serviço em dias de chuva;

Central de armação

• Requer uma área ampla dentro do canteiro de obra, com cerca de 50 metros quadrados;
• Localizá-la próxima do estoque de aço;
• Bancadas de trabalho (dobra e montagem) próximo das máquinas de corte;

Áreas de vivência

Vestiários

• Localizá-lo o mais próximo possível da portaria;
• Dimensionado na proporção de 1,5 metro quadrado por pessoa;
• Prever armários individuais e bancos com largura mínima de 30cm;

Instalações sanitárias

• Não devem estar distantes dos postos de trabalho mais do que 150 metros;
• Deve conter lavatório, bacia sanitária sifonada, com assento e tampa e mictório para cada 20 funcionários ou fração;
• Prever também a instalação de um chuveiro para cada 10 funcionários;

Refeitório

• Ambiente com boa ventilação, que não comunique diretamente com os sanitários, mas que também não esteja demasiadamente distante destes e na proporção de 0,8 metro quadrado por pessoa;
• Deve dispor de mesas com tampos lisos, aquecedor de refeição, bebedouro e lixeiras com tampa;

Alojamento

• O alojamento do canteiro de obra deve possuir 2,50m de pé-direito quando dotado de camas simples e 3,00m de pé-direito quando dotado de camas duplas, do tipo beliche;
• Dimensioná-lo na proporção de 3,00 metros quadrados para cada módulo de cama, armário e circulação;
• Prover água fresca e filtrada, com 1 bebedouro para cada 25 funcionários;
• É proibido localizá-lo em subsolos e porões;

Cozinha

• Deve conter pia para lavagem de alimentos e utensílios e equipamentos de refrigeração;
• Prever instalações sanitárias para os funcionários da cozinha, porém que não comuniquem diretamente com a mesma;

Lavanderia

• Deve dispor de tanques individuais ou coletivos para que os trabalhadores do canteiro de obra possam lavar, secar e passar suas roupas de uso pessoal;
• Prever um ambiente coberto, ventilado e iluminado;

Área de lazer

• Tem o intuito de promover a recreação dos funcionários alojados;
• Quando não houver espaço suficiente, pode-se utilizar o próprio refeitório para este fim;
• Televisores e mesas de jogos são opções de equipamentos;

Ambulatório médico

• Prever ambulatório para frentes de trabalho com 50 ou mais funcionários;
• Dispor de materiais suficientes à prestação dos primeiros socorros, segundo as características das atividades desenvolvidas;
• Contar com pessoal treinado para a guarda e uso destes materiais;

A NR-18 e sua relação com o canteiro de obra

A NR-18: Segurança e Saúde no Trabalho na Indústria da Construção estabelece parâmetros mínimos para a adoção de medidas de segurança tanto nos canteiros de obra e frentes de trabalho quanto ao longo da execução das diferentes etapas da construção, por isso ela é crucial desde a fase do planejamento de layout até a efetiva implantação do canteiro.

Dentro desta publicação encontramos orientações para as categorias abaixo:

• Áreas de vivência (item 18.5);
• Instalações elétricas (item 18.6);
• Etapa de demolição (item 18.7.1);
• Etapa de escavação, fundação e desmonte de rochas (item 18.7.2);
• Etapa de carpintaria e armação (item 18.7.3);
• Etapa de estrutura de concreto (item 18.7.4);
• Etapa de estrutura metálica (item 18.7.5);
• Atividades de trabalho a quente (item 18.7.6);
• Serviços de impermeabilização (item 18.7.7);
• Escadas, rampas e passarelas (item 18.7.8);
• Medidas de prevenção contra queda de altura (item 18.9);
• Máquinas, equipamentos e ferramentas (item 18.10);
• Movimentação e transporte de materiais e pessoas - elevadores (item 18.11);
• Andaime e plataforma de trabalho (item 18.12);
• Sinalização de segurança (item 18.13);
• Capacitação dos trabalhadores (item 18.14);
• Serviços em plataformas flutuantes (item 18.15);

Como vimos, o canteiro de obra exerce grande influência no sucesso de um empreendimento já que, quando estudado e implantado estrategicamente, tem o poder de impactar em redução de custos, otimização de recursos, melhoria da segurança e produtividade dos trabalhadores, além de outros benefícios.

Entendemos ainda que, do mesmo modo que a obra vai adquirindo feições diversas ao longo de suas fases de construção, o canteiro também se modifica, sendo mobilizado e desmobilizado conforme as novas demandas surgem. No entanto, mesmo estas desmobilizações, assim como todos os outros elementos, devem ser sempre planejadas com o máximo de cuidado, caso contrário podem incorrer em atrasos no cronograma e desperdício de recursos.

Por fim, um planejamento eficaz é aquele que acondiciona o arranjo físico dos ambientes, dos insumos, dos equipamentos e dos trabalhadores, pensando na logística requerida para cumprir cada atividade com êxito e levando em consideração todas as diretrizes das normas regulamentadoras, sobretudo a NR-18, garantindo então, um canteiro de obra organizado, produtivo e seguro.

Até a próxima,

Equipe Vobi
