Levantamento topográfico: a base para projetos de engenharia e arquitetura

O levantamento topográfico é uma etapa fundamental em qualquer obra de construção civil, pois consiste em ser um conjunto de técnicas e procedimentos que permitem alcançar informações precisas e detalhadas sobre as características do terreno onde a obra será realizada.

Ou seja, com esse levantamento é possível colher informações sobre o relevo do terreno, localizações de pontos de referência, delimitação de áreas, posicionamento de estruturas, identificação de obstáculos, bem como a definição de cotas. Portanto, essa etapa é fundamental para que se possa projetar e, consequentemente, executar a construção de forma segura, eficaz e dotada de economia. Conheça mais sobre o assunto através dos seguintes tópicos:

Aproveite a leitura!

O que é o levantamento topográfico?

‍

O levantamento topográfico é um conjunto de técnicas e procedimentos utilizados para obter informações precisas sobre as características físicas de uma área de terreno, como sua elevação, contorno, orientação e outras características relevantes. Esse tipo de levantamento é geralmente realizado por topógrafos, que utilizam equipamentos e ferramentas especializadas para realizar medições e registrar dados em campo, convertendo-as em plantas, mapas, cartas e outros tipos de representação gráfica do terreno.

O objetivo do levantamento topográfico é produzir uma soma de informações que possa ser utilizado para diversos fins, como planejamento urbano, projetos de infraestrutura, construções de edificações e demais aplicações.

Alguns dos dados que podem ser obtidos através de um levantamento topográfico abrangem a elevação do terreno em relação a um ponto de referência, a inclinação e orientação do terreno, a localização de cursos de água, a posição de árvores e outros elementos naturais, e outras informações importantes para a compreensão do terreno. Você sabe quais são os tipos de levantamento topográfico? Leia o próximo tópico!

Quais são os tipos de levantamento topográfico?

‍

Existem diversos tipos de levantamento topográfico, que podem ser utilizados para diferentes finalidades e em diferentes tipos de terreno. Cada tipo irá depender do objetivo específico, então, é importante que o profissional responsável pelo levantamento tenha discernimento em qual técnica e equipamento irá resultar em respostas mais precisas.

Assim como, também é de sua responsabilidade, como responsável pelo projeto arquitetônico e/ou estrutural, saber quais são as diferenças e as informações obtidas pelos três tipos de levantamentos topográficos. Esse é o primeiro passo para o planejamento de seu novo projeto! Alguns dos principais tipos de levantamento topográfico são:

Levantamento planimétrico

Esse tipo de levantamento, também conhecido como planimetria, visa a representação da área levantada em planta, ou seja, é feito a medição das coordenadas horizontais dos pontos no terreno, resultando em uma representação em duas dimensões.

Um exemplo prático de levantamento topográfico planimétrico é a realização da técnica em uma propriedade rural, no qual são representados todos os elementos planimétricos existentes na área, como cercas, construções, estradas, entre outros. Como produto final, resultará em plantas baixas, que mostram a localização e as dimensões das estruturas no terreno.

Levantamento altimétrico

No levantamento topográfico altimétrico visa a representação da área em três dimensões, ou seja, leva em conta as altitudes e as diferenças de nível. Isto significa que é esse método que comumente utilizado para produzir mapas de curvas de nível, que apresentam as variações de altitude do terreno.

Por exemplo, em uma obra de engenharia, como uma ponte ou uma barragem, é preciso ser levantadas todas as altitudes e as curvas de nível da área para a realização de um projeto seguro e eficiente.

Levantamento planialtimétrico

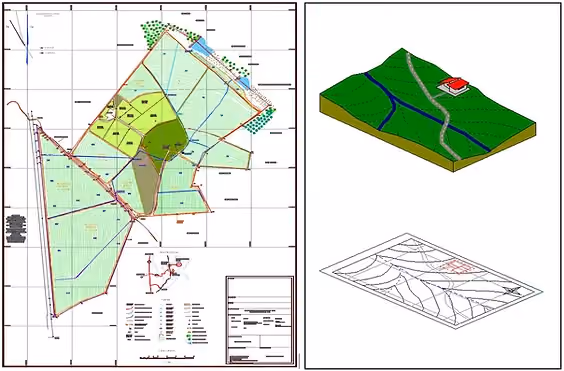

No levantamento topográfico planialtimétrico é realizada a representação da área em duas e três dimensões, ou seja, esse tipo de levantamento junta as técnicas de levantamento planimétrico e altimétrico, permitindo a representação tanto das coordenadas horizontais como das altitudes dos pontos do terreno.

Sendo esse tipo de levantamento, o mais completo e exigido pelos órgãos fiscalizadores e de aprovação de projeto, pois considera as características 2D e 3D, mapeando vegetação em geral, relevo com curvas de nível, além das divisas, muros e construções.

Na prática, isso ocorre quando é preciso fazer um levantamento topográfico de um loteamento, no qual são levantadas todas as altitudes e as diferenças de nível, bem como todos os elementos planimétricos, para a elaboração de um projeto de urbanização completo.

Qual o objetivo de um levantamento topográfico?

‍

O objetivo principal de um levantamento topográfico é obter informações precisas sobre as características físicas de um terreno ou área, a fim de que esses dados possam ser utilizados para diversos fins, tanto na área da construção civil como em outras.

O levantamento topográfico é essencial para a realização de projetos de urbanização, que envolvem a construção de ruas, praças, parques e outras estruturas urbanas. Assim, como possui importância na realização de projetos de infraestrutura, como estradas, pontes, barragens, aeroportos, entre outras estruturas de grande porte.

Esse tipo de levantamento também é crucial para a construção de edificações, pois permite que os projetistas conheçam as características do terreno e possam adequar a construção às condições locais. Ou até, antes mesmo da compra do terreno, isso porque sem o levantamento técnico a área pode constar ser maior, menor ou em outro local do que realmente existe.

“No caso de uma construção de casas, por exemplo, que ocorrem em terreno desnivelado, é importante saber como o terreno se comporta para tornar o sistema de abastecimento hídrico mais eficiente, evitando problemas no imóvel relativos a pontos de pressão baixa da água de abastecimento.” - Fonte: Itália Topografia

O levantamento topográfico também é utilizado em outras áreas, como por exemplo, na agricultura. Ele é elaborado para planejar o uso do solo, e também na identificação de áreas de preservação ambiental e de proteção de recursos hídricos. Sendo assim, são planejamentos que interessam, e “caminham juntos” com a construção civil.

Assim como, a topografia é utilizada para a geologia e mineração, sendo importante para a exploração de recursos naturais, como petróleo, gás natural e minérios, pois permite o reconhecimento de áreas com potencial para a exploração desses recursos.

Como é feito um levantamento topográfico?

‍

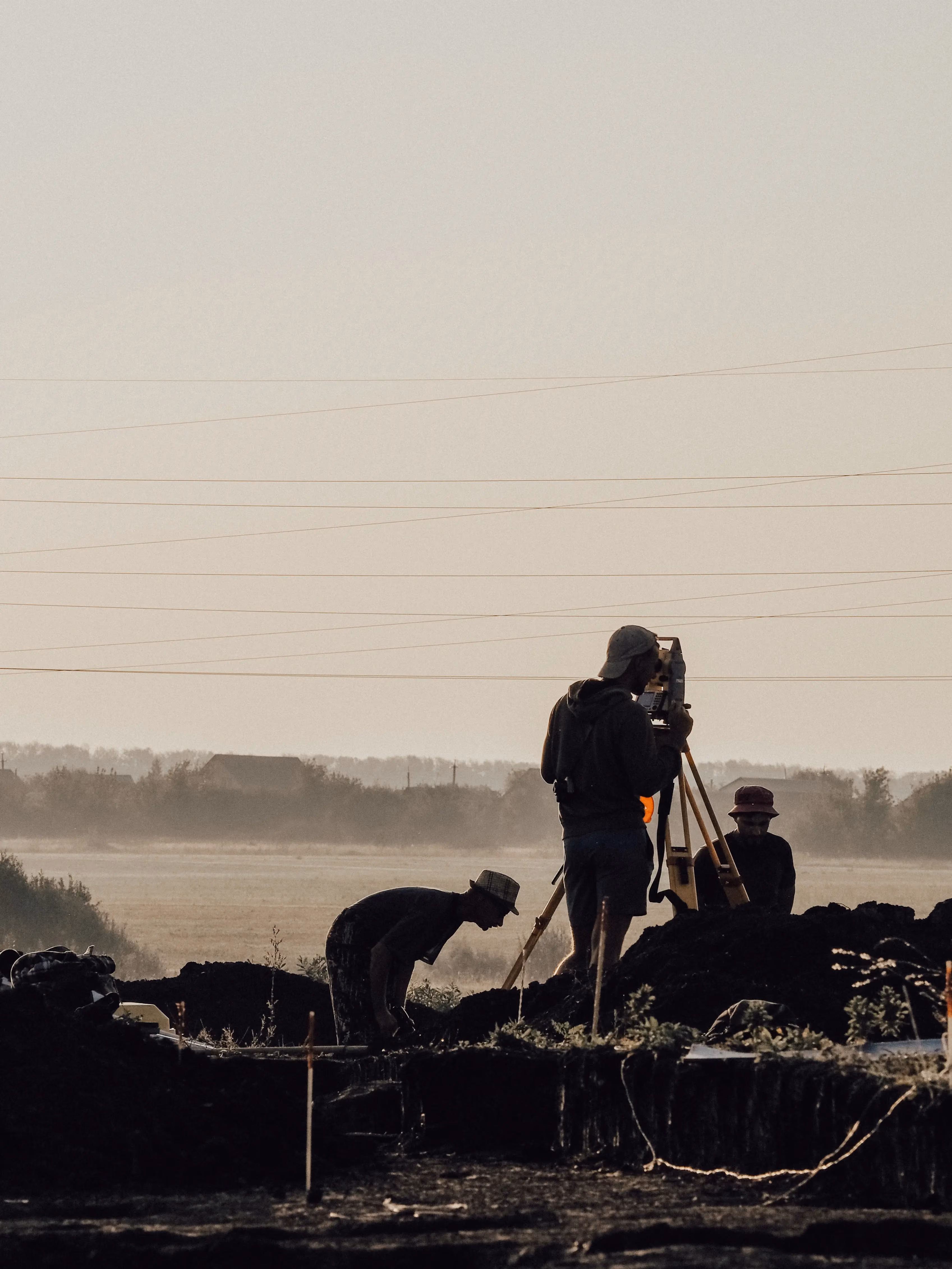

O levantamento topográfico é realizado por profissionais especializados, chamados topógrafos, eles determinam as localizações dos pontos e demarcam as referências de níveis. Você conhece os equipamentos mais comuns utilizados nos levantamentos? Entenda a diferença:

• Estação total: permite medir ângulos e distâncias com alta precisão, através de um laser enviado para o prisma.
• GNSS: ou Sistema Global de Navegação por Satélite, elabora coordenadas precisas por meio de dados geoespaciais transmitidos por satélites.
• Prisma: usado em conjunto com estação total ou GNSS, contribui para melhorar a precisão das medições em situações de longa distância.
• Drone: permite a coleta rápida de dados topográficos em áreas extensas e de difícil acesso, oferecendo imagens aéreas precisas.

Assim, os topógrafos realizam o projeto topográfico e, ainda, podem acompanhar a execução da obra, constatando se ela está alinhada com o esperado.

Primeiramente, é realizado o planejamento do levantamento topográfico, definindo o objetivo, a área a ser levantada, o tipo de equipamento e técnica a ser utilizada, bem como o nível de precisão e detalhamento necessário.

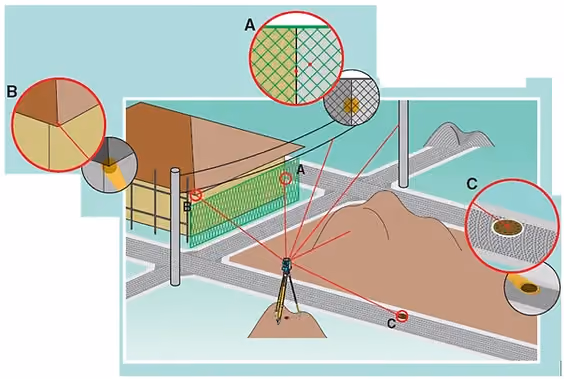

Já no local, serão feitas marcações em formato poligonal, pois servirão como guia para o levantamento. Em seguida, é feita a coleta de dados, onde o profissional utiliza equipamentos como estação total, GPS e níveis para medir as coordenadas, altitudes e ângulos de pontos no terreno, tais como árvores, edificações, ruas, córregos, entre outros.

Nesse momento, é importante a realização de um croqui (delimitações do terreno, o posicionamento do equipamento e demais pontos marcados) para auxílio do trabalho, pois com esse desenho será possível o acompanhamento de como foi feito.

O processamento dos dados é o próximo passo, onde são realizados em software especializado de topografia para gerar mapas e modelos tridimensionais da área levantada. Esses dados podem ser utilizados para a elaboração de seus projetos de engenharia e/ou arquitetura.

Por isso, é importante manter um bom relacionamento com esse profissional a fim de entender com precisão as análises e interpretações dos resultados, pois as suas especificações de projeto dependerá desses dados.

O que deve constar em um levantamento topográfico?

A ABNT NBR 13133/2014 - Execução de levantamento topográfico estabelece quais os requisitos técnicos mínimos para a realização de levantamentos topográficos, tais como os procedimentos de campo e de escritório, a precisão das medições, a representação gráfica dos dados e a apresentação dos resultados. Bem como, os equipamentos topográficos a serem utilizados.

Sabendo que um levantamento topográfico deve conter informações detalhadas sobre o local a ser construído uma edificação, saiba quais as informações possuem um destaque nesta investigação:

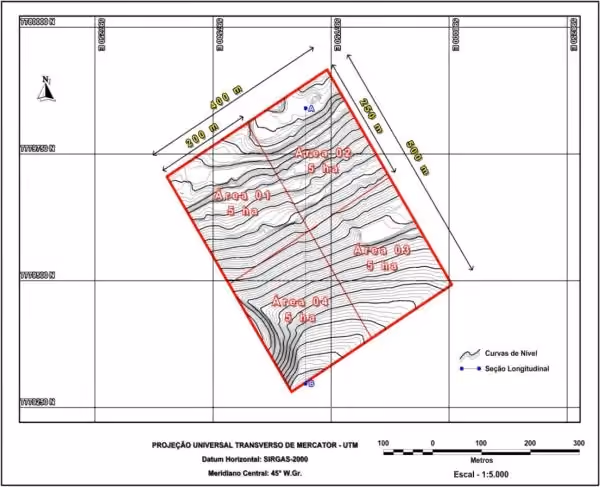

• Contorno do terreno: deve ser levantado e representado em planta topográfica. Incluindo, os pontos mais altos e mais baixos do terreno, bem como as curvas de nível, que representam as altitudes em relação a um plano de referência.
• Áreas construídas: deve incluir as áreas construídas existentes no terreno, tais como edificações, muros, cercas, entre outros.
• Cursos d'água: os rios, córregos e lagos devem ser levantados e representados em planta topográfica, para que, assim, possam ser considerados em projetos de drenagem e controle de enchentes.
• Áreas verdes: parques, praças e jardins devem ser representadas para que possam ser consideradas em projetos de urbanização e paisagismo.
• Pontos de referência: as referências fixas no terreno, a partir dos quais as medições serão realizadas e os resultados comparados. Esses pontos podem ser naturais, como picos de montanhas ou árvores, ou artificiais, como estacas, ou bases de concreto.
• Coordenadas geográficas: devem ser registradas as coordenadas geográficas dos pontos levantados, para que possam ser utilizadas em sistemas de navegação, posicionamento e georreferenciamento.

Você sabia que a aplicação de técnicas de geoprocessamento na representação gráfica dos dados topográficos tem se tornado cada vez mais comum? Ela permite a análise e a integração de diferentes informações geográficas em um único sistema, o que torna o levantamento topográfico uma ferramenta essencial para a gestão territorial e ambiental. Conheça mais sobre o geoprocessamento, clicando nesse vídeo:

Geoprocessamento: TUDO o que você precisa saber

Em suma, o levantamento topográfico é uma atividade que envolve conhecimentos interdisciplinares e o uso de equipamentos e tecnologias avançadas e é uma etapa fundamental para projetos de construção civil, arquitetura e engenharia, permitindo a obtenção de informações precisas sobre o terreno e a orientação de outras etapas do processo de planejamento e execução da obra.

Até a próxima,

Equipe Vobi

‍
