Instalações Hidráulicas: Um Guia Completo para Profissionais da Construção Civil

A água que chega na sua casa precisou ser coletada e passou por uma unidade de tratamento para garantir que esteja segura para consumo e só então foi distribuída e chegou à sua residência. E para chegar limpa e na pressão adequada precisou passar pelo sistema hidráulico. As instalações hidráulicas são tão importantes para construção quanto o sistema elétrico ou a estrutura, por exemplo.

Dessa forma, não devemos subestimar a complexidade e a importância das instalações hidráulicas. Afinal elas conduzem este recurso vital - a água - por todo o edifício, garantindo sua disponibilidade onde e quando necessário, e na pressão adequada. Além disso, as instalações hidráulicas também são responsáveis por recolher e direcionar as águas residuais do esgoto e pluviais, garantindo que essas tenham a destinação correta.

E você enquanto profissional da construção civil  compreende, sem dúvidas, que uma instalação hidráulica bem projetada e bem executada não apenas eleva o conforto e a funcionalidade de um edifício, mas também contribui para a sustentabilidade e a durabilidade da estrutura.

Portanto, nessa leitura discutiremos desde os conceitos básicos das instalações hidráulicas, passando pelas últimas novidades em tecnologias, até as normas que orientam o trabalho dos profissionais do setor. Aprender sobre instalações hidráulicas não é apenas um complemento para sua formação profissional - é um requisito absoluto. Confira os tópicos abordados:

Aproveite a leitura!‍

A importância das instalações hidráulicas eficientes e confiáveis.

Vivemos em um mundo cada vez mais consciente sobre a importância dos recursos hídricos, e isso reflete na forma como o usamos e armazenamos esse recurso finito. Sendo assim, investir em instalações hidráulicas eficientes é importante não só para a preservação deste bem, como também para garantir a saúde e a segurança dos ocupantes de uma residência. Quando adequadamente projetadas e mantidas, as instalações hidráulicas garantem um fornecimento confiável de água limpa e a disposição adequada de águas residuais.

Um dos benefícios de instalações hidráulicas eficientes é a economia de água. Uma instalação bem projetada e bem mantida minimiza o desperdício de água através de vazamentos e fluxos excessivos. Isso não só reduz o custo da água para os moradores, mas também contribui para a conservação dos recursos hídricos..

A confiabilidade é outro benefício importante das instalações hidráulicas de alta qualidade. Vazamentos, bloqueios e falhas em equipamentos podem causar inconveniências significativas e, em alguns casos, danos estruturais caros à residência. Uma instalação hidráulica confiável minimiza esses riscos, proporcionando aos moradores a tranquilidade de saber que podem contar com um fornecimento de água consistente e uma disposição de esgoto sem problemas.

Não se esqueça de que boas instalações hidráulicas contribuem para a saúde e o bem-estar dos habitantes. Pois fornece água limpa e segura para beber, cozinhar e tomar banho, reduzindo o risco de doenças transmitidas pela água. Além disso, um sistema de esgoto eficiente previne a contaminação do ambiente doméstico por águas residuais.

‍

Componentes essenciais das instalações hidráulicas: tubulações, conexões e equipamentos.‍

Agora que já abordamos a importância das instalações hidráulicas eficientes e confiáveis, é hora de nos aprofundar um pouco mais e explorar os componentes indispensáveis das instalações hidráulicas:

• Tubulações: São os condutores do sistema hidráulico, levando a água através da edificação. A escolha do material (PVC, CPVC, PPR, cobre, etc.) depende de diversos fatores, incluindo a temperatura da água, pressão, finalidade e normas técnicas.
• Conexões: Estes componentes cruciais permitem a união de tubulações, facilitando a construção de redes complexas e personalizadas. As conexões também proporcionam alterações na direção do fluxo de água e no tamanho da tubulação, além de permitir acesso para manutenção.
• Caixa d'Água: Elemento essencial para o armazenamento de água, ajuda a manter a pressão da água consistente na edificação e serve como um reservatório em caso de interrupções no fornecimento de água.
• Bombas d'Água: Em edifícios maiores, as bombas d'água são frequentemente necessárias para garantir que a água atinja os pisos superiores com pressão adequada.
• Equipamentos Sanitários: Estes incluem chuveiros, torneiras, vasos sanitários e outros dispositivos que permitem o uso final da água.
• Válvulas e Registros: Estes permitem o controle do fluxo de água, possibilitando a interrupção quando necessário, além de permitir manutenções e reparos sem a necessidade de interromper todo o sistema.
• Sifões e Ralos: Importantes para a drenagem de águas residuais, os sifões e ralos também ajudam a prevenir o retorno de odores do esgoto para a edificação.
• Medidores de Água: Estes dispositivos permitem o monitoramento do consumo de água, uma informação crucial para o gerenciamento eficiente dos recursos hídricos.

Normas e regulamentações aplicáveis às instalações hidráulicas.

Você, enquanto arquiteto(a) ou engenheiro(a), deve estar ciente de uma série de normas e regulamentações ligadas à instalações hidráulicas antes de iniciar o projeto. Elas orientam o projeto hidráulico, a execução e a manutenção dos sistemas hidráulicos. Aqui estão algumas das principais normas brasileiras aplicáveis:

• NBR 5626: Esta norma da ABNT (Associação Brasileira de Normas Técnicas) estabelece os requisitos para o projeto de instalações prediais de água fria. Ela aborda todos os aspectos relevantes, desde a previsão de demanda até a seleção de materiais e a disposição das tubulações.
• NBR 8160: Essa norma regula o projeto de sistemas prediais de esgoto sanitário. Ela trata de questões como a determinação do diâmetro das tubulações, as inclinações mínimas e os procedimentos de teste e inspeção.
• NBR 7198: Regulamenta as instalações prediais de água quente. Ela orienta o dimensionamento dos sistemas, a escolha dos materiais e os procedimentos de instalação e manutenção.

‍

Planejamento de instalações hidráulicas: dimensionamento e distribuição de água.

Fazer o projeto hidráulico de uma edificação envolve uma gama de decisões que vão desde o dimensionamento adequado até a distribuição correta da água.

Embora essa pareça uma tarefa complexa, com conhecimento técnico, planejamento cuidadoso e seguindo as diretrizes das normas técnicas, é possível projetar um sistema hidráulico eficiente.

Separamos algumas dicas que vão te ajudar na hora de fazer o projeto hidráulico, confira:

Dimensionamento: O dimensionamento das tubulações é uma tarefa inicial que se baseia na previsão do consumo de água. O cálculo leva em consideração o número de pessoas que estão utilizando a água, os pontos de consumo (como torneiras, chuveiros, vasos sanitários, entre outros), e suas respectivas vazões. O objetivo é garantir que a tubulação seja capaz de suprir a demanda sem gerar sobrecarga ou diminuição da pressão da água.

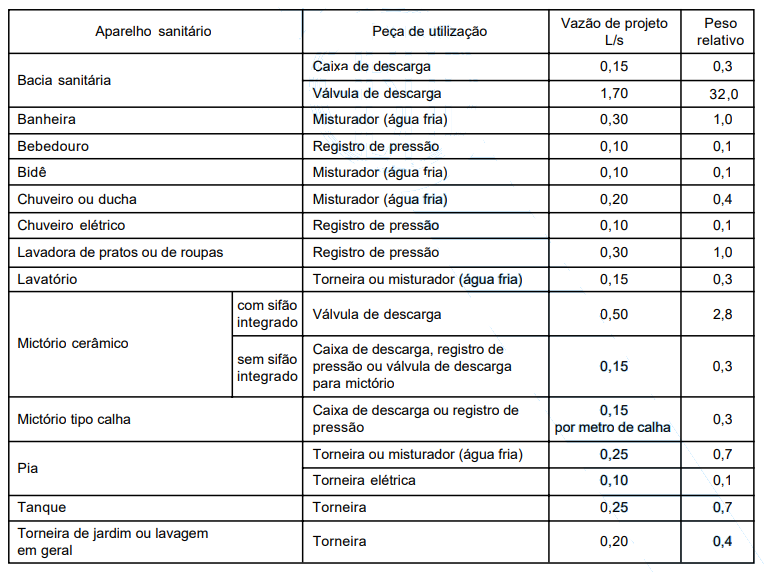

A ABNT NBR, fornece especificações de dimensionamento, como a tabela a seguir que mostra a vazão necessária nos pontos de utilização em função do aparelho sanitário e da peça de utilização:

‍

A mesma NBR também dá direcionamento acerca de cálculos de pressões máximas e mínimas aceitáveis, que devem ser contemplados ao realizar o projeto de instalações hidráulicas.

O dimensionamento correto do reservatório é importante para evitar interrupções no fornecimento de água durante os períodos de maior demanda ou interrupções no abastecimento.

Já o sistema de distribuição inicia-se a partir do ponto onde a água entra na edificação, a partir do alimentador predial que é o canal principal que interliga a fonte de água, normalmente uma rede municipal à edificação. É o ponto de partida para a distribuição de água.

A partir daí, a água é conduzida da seguinte forma:

1. Caixa d'água: este componente atua como um reservatório para garantir o fornecimento contínuo de água. Essa caixa deve ser posicionada em um local que aproveite a gravidade para a distribuição de água, normalmente no ponto mais alto da edificação.
2. Barrilete: Partindo do reservatório, o barrilete é o duto principal do qual se originam as colunas de distribuição. Isso ocorre quando temos um abastecimento indireto, ou seja, a água é conduzida por meio de um reservatório. Em sistemas de abastecimento direto, considera-se barrilete a tubulação conectada diretamente ao ramal predial.
3. Coluna de Distribuição: Essa é a tubulação que se origina do barrilete e é responsável por alimentar os ramais.
4. Ramal: O ramal é uma derivação da coluna de distribuição que alimenta os sub-ramais. É importante esclarecer que o ramal não é o mesmo que o ramal predial, que é a tubulação entre a rede pública de abastecimento e o início do alimentador predial.
5. Sub-ramal: Este é o canal que conecta o ramal aos pontos de uso de água na edificação.
6. Ponto de uso: Este é o componente final do sistema, a válvula de saída, onde a água é realmente utilizada. Além de permitir a utilização da água, também permite o ajuste do fluxo em alguns casos.
7. Equipamento sanitário: É qualquer dispositivo conectado à instalação predial que usa água para fins higiênicos ou recebe dejetos ou águas servidas. Além dos vasos sanitários, os aparelhos sanitários incluem lavatórios, pias, mictórios, banheiras e chuveiros.

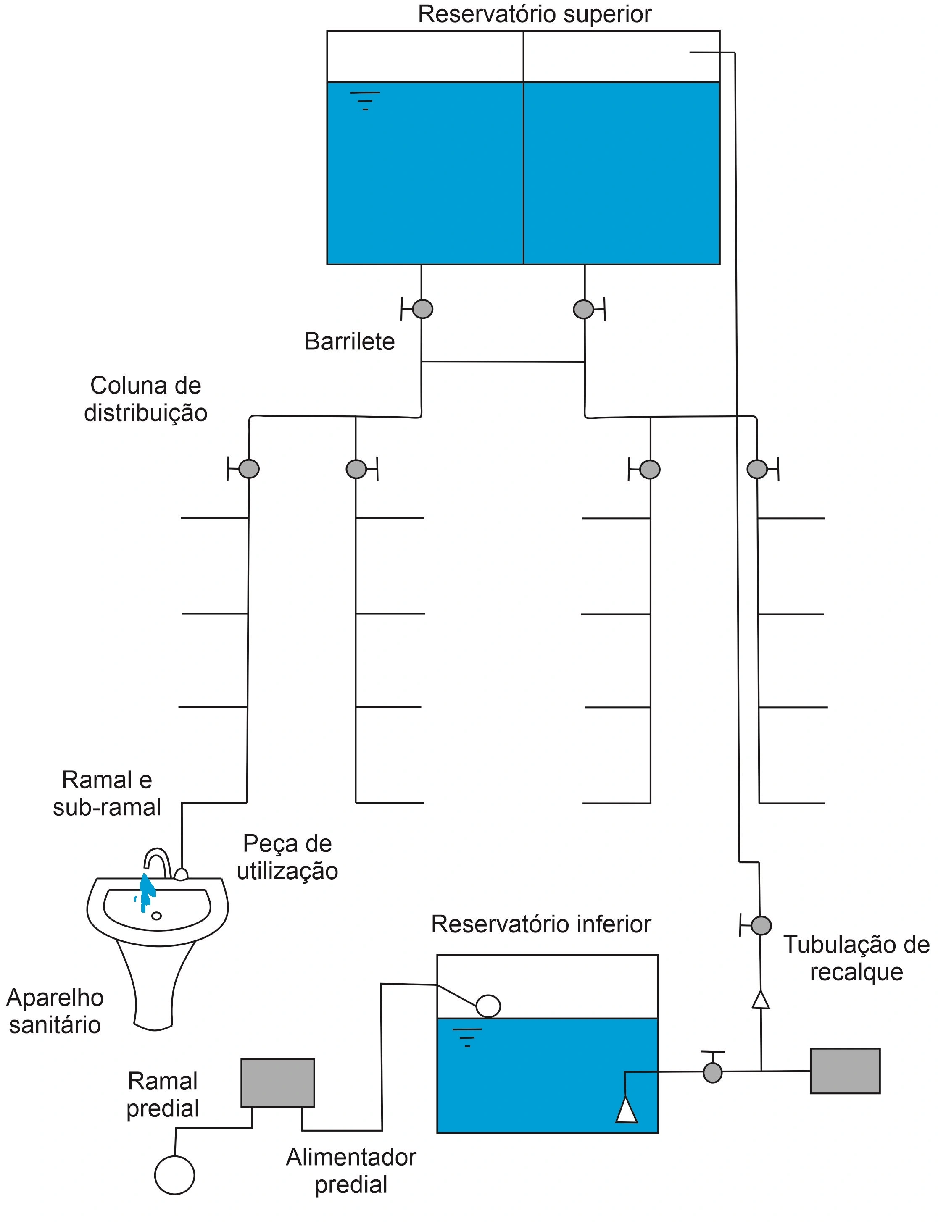

Confira esses pontos representados na imagem abaixo:

‍

Sistemas de abastecimento de água: tipos, características e funcionamento.

A água que flui pelas torneiras das nossas casas, escritórios ou qualquer outra infraestrutura não aparece lá por magia. É trazida por meio de um sistema de abastecimento de água, que é projetado e mantido para garantir água limpa e segura para usar todos os dias. Existem, basicamente, três tipos principais de sistemas de abastecimento de água:

Sistema de Abastecimento Direto: Neste tipo de sistema, a água é distribuída diretamente para as instalações de consumo a partir da fonte de abastecimento, sem a intermediação de um reservatório como a caixa d ́ água. Esse sistema depende do fornecimento constante e da pressão adequada na rede pública, o que pode ser um desafio em algumas áreas.

Sistema de Abastecimento Indireto: Neste sistema, a água é primeiro armazenada em um reservatório (como uma caixa d'água) antes de ser distribuída para as instalações de consumo. Este sistema oferece a vantagem de um fornecimento de água mais confiável, já que o reservatório pode compensar qualquer interrupção ou variação na pressão da rede pública.

Sistema de Abastecimento Misto: Como o nome sugere, este sistema combina os métodos direto e indireto. Algumas partes da edificação são abastecidas diretamente da rede pública, enquanto outras são abastecidas através de um reservatório. Esta configuração permite uma maior flexibilidade na gestão do abastecimento de água.

‍

Sistemas de esgoto e drenagem: principais considerações e tecnologias.

Os sistemas de esgoto e drenagem gerenciam o fluxo de águas residuais e pluviais, garantindo que esses elementos sejam tratados e descartados de maneira adequada. Esses sistemas não apenas evitam problemas de inundações e de água parada, mas também contribuem para a preservação da saúde pública e do meio ambiente.

No entanto, esses sistemas são tratados de maneira distintas.

O sistema de esgoto doméstico coleta e transporta as águas residuais de cozinhas, banheiros e lavanderias. Estas águas residuais contêm uma variedade de poluentes e, por isso, devem ser tratadas adequadamente antes de serem devolvidas ao meio ambiente. As instalações hidráulicas interiores, como os sifões, são um componente indispensável  destes sistemas, pois impedem o retorno de odores desagradáveis e gases potencialmente nocivos.

Já o sistema de drenagem pluvial é responsável pela coleta e escoamento das águas de chuva. Este sistema é separado do esgoto doméstico, pois a água de chuva não contém os mesmos níveis de poluição e pode, muitas vezes, ser descartada diretamente no meio ambiente.

Para tratar as impurezas da água do esgoto é realizado tratamentos para devolver esta água para a natureza. Atualmente, no Brasil, há várias tecnologias que têm sido implementadas para aprimorar esses sistemas. Vamos entender mais sobre algumas delas:

‍Tratamento Anaeróbio de Efluentes: O sistema anaeróbio de tratamento de efluentes utiliza bactérias que funcionam na ausência de oxigênio para decompor matéria orgânica e purificar a água. Este método é comumente usado em estações de tratamento de esgoto e em fossas sépticas.

‍Lagoas de Estabilização: As lagoas de estabilização são grandes lagoas ao ar livre usadas para tratar esgoto, utilizando processos naturais, como a decomposição por bactérias e a luz solar para matar patógenos. Elas funcionam melhor em áreas com grande quantidade de luz solar e temperaturas mais elevadas.

‍Sistemas de Lodo Ativado: Os sistemas de lodo ativado são uma tecnologia amplamente utilizada para o tratamento de esgoto. Eles usam uma mistura de lodo e micro-organismos para decompor a matéria orgânica na água.

‍Tecnologias Verdes: As chamadas "tecnologias verdes", como telhados verdes e jardins de chuva, são cada vez mais utilizadas para gerenciar a drenagem de água da chuva. Essas técnicas não só ajudam a controlar o escoamento, mas também podem contribuir para a biodiversidade e a beleza estética.

‍

Solução de problemas comuns em instalações hidráulicas e como evitá-los.

Como os outros sistemas, as instalações hidráulicas podem apresentar problemas, principalmente em edificações mais antigas. Entre os problemas mais comuns estão:

‍Infiltrações: Infiltrações costumam prejudicar a estrutura se não forem tratadas a tempo. Elas ocorrem quando a água penetra através de fissuras ou juntas mal vedadas. Para evitar isso, é preciso vedar durante a instalação e realizar manutenções regulares.

‍

Pressão da água: A pressão da água inadequada pode ser um sintoma de diversos problemas, como dimensionamento inadequado das tubulações ou falhas no sistema de abastecimento. O dimensionamento correto das tubulações é importante para manter a pressão da água adequada. Para solucionar o problema de baixa pressão, existem no mercado algumas opções de pressurizadores de água.

Entupimentos: Os entupimentos geralmente são causados pelo acúmulo de detritos ao longo do tempo, podendo levar a problemas mais sérios como vazamentos e danos nas tubulações. Para evitar entupimentos, é importante evitar o descarte inapropriado de materiais nas pias e vasos sanitários, e realizar limpezas periódicas do sistema. No caso de entupimentos mais sérios, o uso de ferramentas especializadas ou a assistência de um profissional pode ser necessário.

Agora que você sabe tudo sobre instalações hidráulicas está na hora de dar início ao seu projeto. Conte com a Vobi para te ajudar com isso, com nossa plataforma é possível gerenciar projetos (como o de instalações hidráulicas) de forma eficiente e contar com a colaboração de outras partes interessadas como arquitetos, engenheiros e clientes através do compartilhamento de dados. É fácil, prático e online!

‍

Até a próxima,

Equipe Vobi

‍
